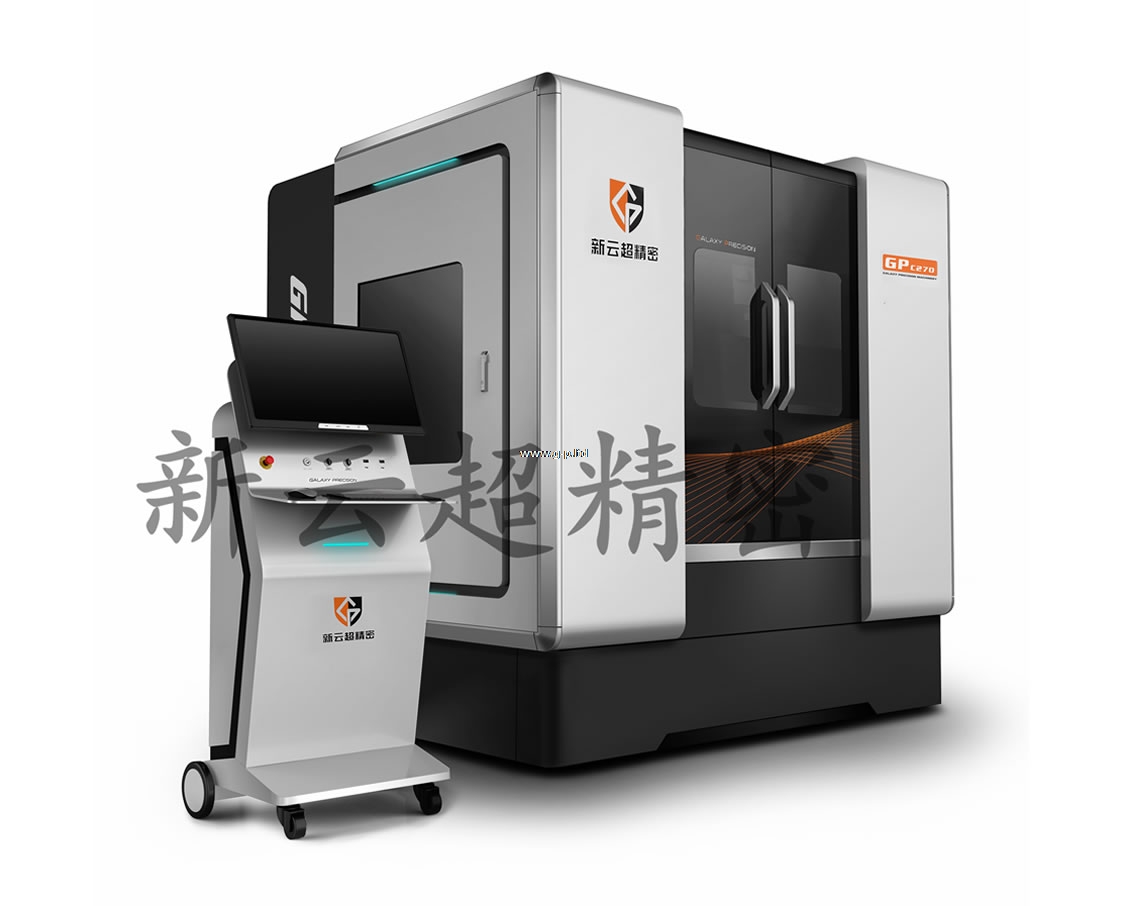

單點金剛石超精密車床
產品介紹：可加工各種金屬和非金屬材料，如HRC60度以內模具鋼，鋁、銅、鎳等金屬。根據應用搭配軸數量及選擇超精密切削、磨削、銑削。最高分辨率 32皮米 （0.000032um)
訪問量：45365
產品介紹PRODUCT INTRODUCTION
可加工各種金屬和非金屬材料，如HRC60度以內模具鋼，鋁、銅、鎳等金屬。離軸三反鏡、導彈整流罩、精密光學系統，各種聚合物材料如尼龍、丙烯酸樹脂、聚丙烯、聚苯乙烯等，以及紅外晶體材料：氟化鈣、砷化鎵、鍺、氟化鎂、硅、硒化鋅、硫化鋅等。
加工各種形狀如球面、非球面、自由曲面透鏡、菲涅爾透鏡、高精密模仁、復眼結構等。
可選多軸和功能自由組合為快刀、慢刀伺服。
被動式隔振系統、天然大理石基座，出色的熱穩定性和減震性能。
XYZ軸分辨率可選，最高0.032nm,(32皮米)。
表面粗糙度 < 5 nm Ra
形狀精度 < 0.3微米 P-V
關鍵技術參數TECHNICAL PARAMETERS
| 主 要 規 格 | GP- C270 | GP-C350 | GP-C500 | ||
| 工作臺行程 | X軸 | mm | 250 | 350 | 500 |
| Z軸 | mm | 200 | 300 | 380 | |
| C軸 | mm (增加B軸行程縮短） | 250 | 300 | 350 | |
| B軸 | mm | 選配，直徑250mm | |||
| W軸 | PZT快刀伺服系統 | 選配，有效行程70um | |||
| 主軸速度 | RPM | 15000 | 9000 | 3000 | |
| 負載 | KG | 32 | 105 | 150 | |
| 編程分辨率 | 標配 | XZ 軸0.001um ，BC軸 0.00001度，W軸 0.001um | |||
| 選配 | XYZ 軸0.000032um，BC軸 0.00000067度，W軸0.0001um | ||||
加工樣品圖片PRODUCT SAMPLE PICTURES
|
|
|
|
| 加工效果圖 | 超精密磨削加工 | 微透鏡陣列 | 非球面模仁加工 |
|
|
|
|
微結構陣列 | 非球面加工 | D-Pocket手機透鏡模仁加工 | 非球面切削加工 |
